以人为本，实事求是

5G 信号首次覆盖珠峰峰顶

当您看完这张图后是不是特别兴奋？

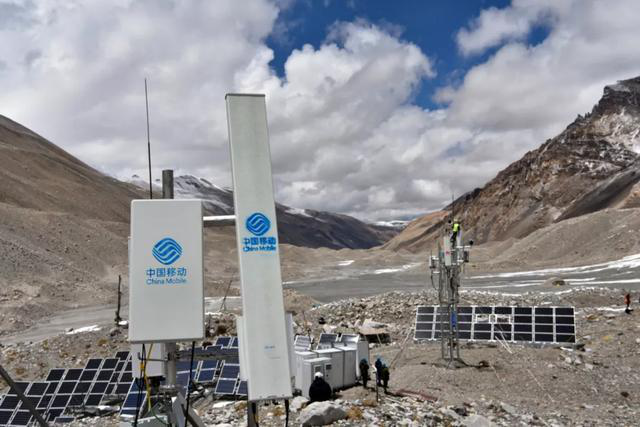

2020 年 4 月，是中国 5G 的大喜月份。4 月 11 日，中国移动和华为的技术人员，登上 5200 米珠峰大本营；4 月 20 日，双方完成海拔 5300 米珠峰大本营、5800 米过渡营的 3 个 5G 基站建设和开通；4 月 30 日，海拔 6500 米前进营地的 2 个 5G 基站，完成建设和开通。

这些基站的建立，目的只有一个——确保珠峰峰顶的 5G 信号覆盖。

是什么力量？为什么要在高海拔的珠峰峰顶建立基站？

5 月 27 日，珠峰高程测量登山队，成功登海拔 6500 米珠穆朗玛峰。

据报道，登顶期间的必要通信、及新闻媒体报道需求，均由上述 5G 基站来保障。

由此可以想象，中国在5G设计、成产、部署方面的领先性!

那么我们带着这些荣耀，兴奋的心情想到5G产业的核心是什么？

PCB  PCB  PCB

重要的事要讲三遍

随着5G时代来临，线路板性能明显的改变是高频高速，高TG,高纵横比。由此各大龙头企业也开始纷纷扩建高端线路板产业园，工厂，生产线等等.....

一块线路板工序如图所示

这么多工序？5G时代工艺重点是？

等离子蚀刻清洗

等离子蚀刻清洗设备针对PCB高TG,高纵横比，高频高速材料如下应用

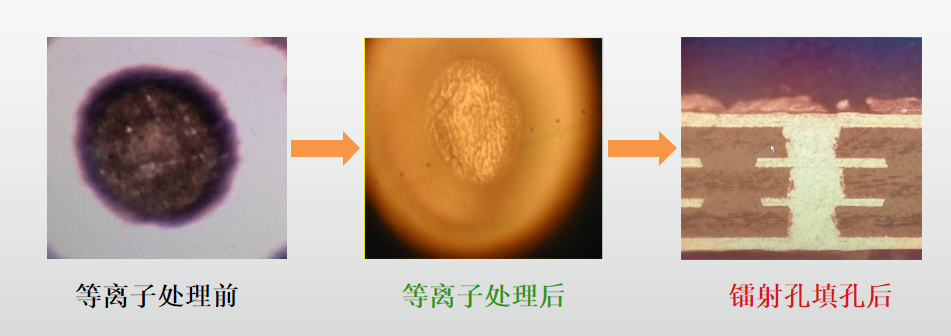

1、激光盲孔去除碳灰，提高孔连接的可靠性。

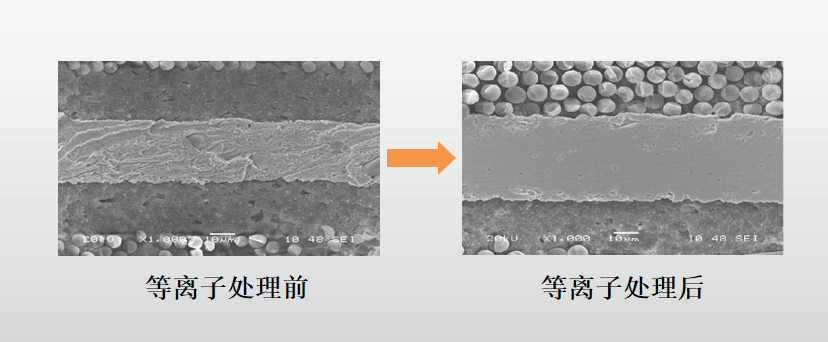

2、高Tg、高厚径比、高层板除孔胶，提高内层连接的可靠性。

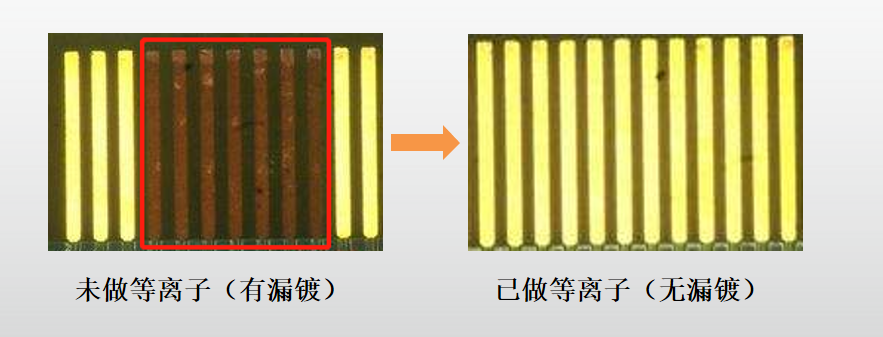

3、表面处理（金手指/沉镍金等）前做等离子表面清洗，提高接合力、降低漏镀风险。

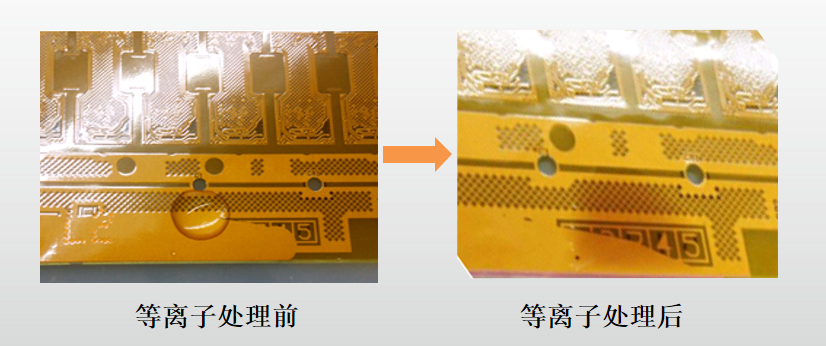

4、刚挠板压合前软板材料的粗化；提高压合结合力。

5、高频板(PTFE)特氟龙改性，提高亲水性，改善孔内空洞.

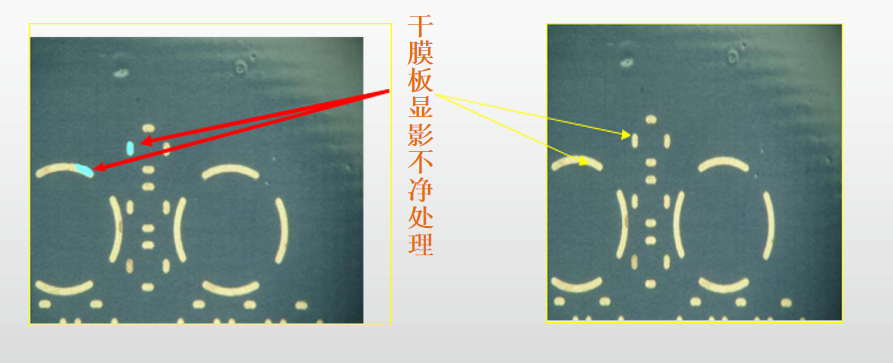

6、载板超细线路干膜、油墨显影后去残膜。

珠海恒格电子科技有限公司-为5G产业企业提供等离子体工业应用解决方案
